2.6 Arquitectura x86
La arquitectura x86, reconocida por su amplia adopción en computadoras personales, estaciones de trabajo y servidores, se introdujo en 1978 con el procesador Intel 8086, basado en una arquitectura de 16 bits. Desde entonces, ha evolucionado en capacidad y complejidad, con hitos clave como la introducción del Intel 80386 (32 bits) en 1985 y la extensión a 64 bits con AMD64 en 2003. Esta evolución ha permitido mejoras significativas en el rendimiento, el direccionamiento de memoria y la compatibilidad con aplicaciones exigentes. (Stallings 2021; Intel Corporation 2025, 1979; AMD 2024; Abel 2000; Brey 2013).

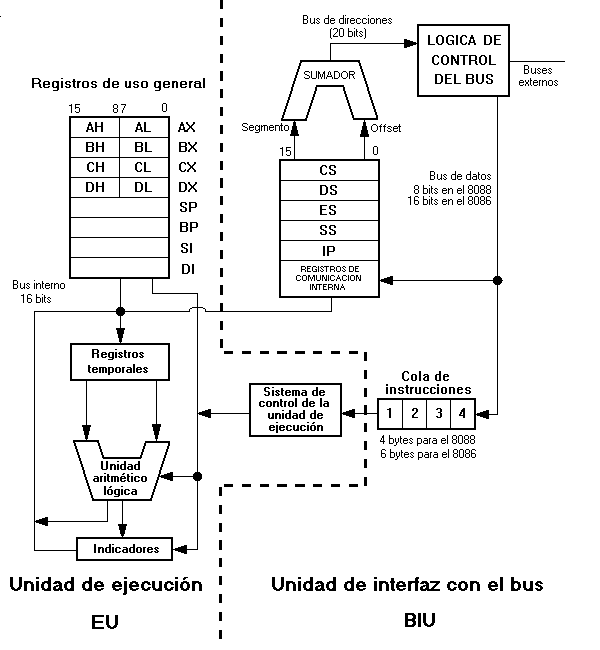

Figura 2.8: Diagrama esquemático microprocesador Intel 8086
2.6.1 Evolución de la arquitectura x86
Uno de los pilares del éxito de la arquitectura x86 ha sido su retrocompatibilidad, permitiendo la ejecución de aplicaciones de 16, 32 y 64 bits en un mismo sistema. Dicha propiedad no solo ha garantizado la continuidad del ecosistema x86, sino que también ha protegido las inversiones en software y sistemas operativos, una característica fundamental en entornos empresariales y académicos.
A continuación, se presenta la tabla 2.6 que resume los hitos clave en la evolución de los procesadores x86:
| Procesador | Año de Lanzamiento | Número de Bits | Extensiones de 64 bits |
|---|---|---|---|
| Intel 8086 | 1978 | 16 | Arquitectura inicial |
| Intel 80386 | 1985 | 32 | Memoria virtual |
| AMD64 | 2003 | 64 | Extensiones de 64 bits |
La tabla 2.7 muestra cómo la evolución de x86 ha estado marcada por avances tecnológicos que han impulsado la informática hacia nuevas fronteras:
| Año | Procesador | Innovación |
|---|---|---|
| 1978 | Intel 8086 | Introducción de la arquitectura x86, 16 bits |
| 1982 | Intel 80286 | Modos de operación adicionales |
| 1985 | Intel 80386 | Arquitectura de 32 bits, memoria virtual |
| 1989 | Intel 80486 | Unidad de punto flotante integrada, mejor caché |
| 1993 | Intel Pentium | Ejecución superescalar, predicción de saltos |
| 1995 | Intel Pentium Pro | Ejecución fuera de orden, caché L2 integrada |
| 2003 | AMD64 | Extensiones a 64 bits, mayor acceso a memoria |
| 2006 | Intel Core | Optimización de rendimiento y eficiencia energética |
2.6.2 Repertorio de instrucciones x86
La arquitectura x86 destaca por su complejidad y flexibilidad, reflejada en un repertorio de instrucciones extenso y de longitud variable. Esto contrasta con arquitecturas RISC, donde predominan instrucciones de longitud fija y decodificación sencilla (John L. Hennessy and Patterson 2017a; Brey 2013). Aunque esta flexibilidad implica una mayor capacidad expresiva y compatibilidad hacia atrás, también introduce desafíos de diseño, tales como la necesidad de decodificadores complejos, técnicas de predicción de instrucciones y ejecución fuera de orden para lograr un rendimiento competitivo.
2.6.2.1 Estructura de una instrucción x86
Una instrucción típica de x86 puede incluir los siguientes componentes (Stallings 2021):
- Prefijos: modifican la operación principal de la instrucción. Por ejemplo, el prefijo
0x66cambia el tamaño del operando. - Código de operación (Opcode): indica la operación a realizar. Por ejemplo,
0x89correspondeMOV. - Modificadores de dirección (ModR/M y SIB): definen registros y direccionamiento. El byte SIB (Scale, Index, Base) es especialmente útil para operaciones complejas, como el acceso a matrices.
- Desplazamiento e inmediato: Agregan flexibilidad en el manejo de datos, aunque aumentan la complejidad.

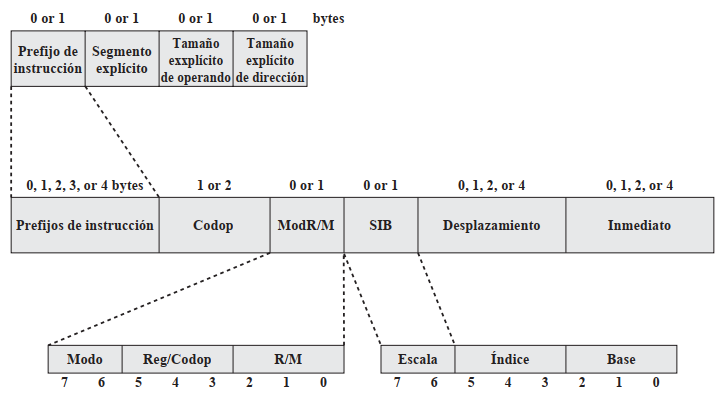

Figura 2.9: Formato de instrucciones del Pentium x86
Un ejemplo típico de instrucción es:
; Carga en el registro AX el valor almacenado en la dirección de memoria
; que resulta de sumar el contenido de los registros BX y SI más el desplazamiento 16.
MOV AX, [BX+SI+16]Esta instrucción utiliza varios componentes, que el procesador debe decodificar antes de ejecutarla. Aunque esta flexibilidad es una ventaja en términos de funcionalidad, requiere técnicas avanzadas, como predicción de saltos y paralelización, para mantener la eficiencia en procesadores modernos (John L. Hennessy and Patterson 2017a; Patterson et al. 2014; Brey 2013).
